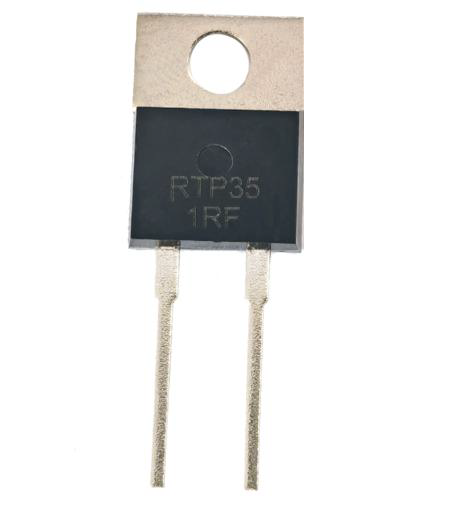

RTP35

전력형 두꺼운 막 무감각 저항기
Power type Thick film Non inductive Resistor

제품 특징 Product Features

1.히트싱크에 설치, 25 ℃ 에서 정격 출력 35W;냉각 슬라이스를 사용하지 않고 25 ℃ 의 상온에서 정격 전력은 2.5W이다

Installed on the radiator, with a rated power of 35 watts at 25 ℃; The rated power is 2.5 watts at room temperature of 25 ℃ without using heat sinks

2. TO-220 전력 패키지.TO-220 power type package

3.나사 하나로 히트싱크에 장착할 수 있다.With just one screw, it can be installed on the radiator

4.전도성 부분과 금속 바닥판의 절연, 높은 절연.The conductive part is insulated from the metal substrate, with high insulation level

5.보호성이 높은 압축 플라스틱 케이스 및 설치가 용이합니다.Highly protective molded plastic outer box, and easy to install

6. 무감각 디자인 Sensorless design

적용 범위 Application Scope

무선 주파수 전력 증폭기, 완충 회로, 교환식 전원 공급, 자동화 컨트롤러, 무중단 전원, 전압 조절, 저에너지 펄스 로드, UPS 등.

RF power amplifier, buffer circuit, switched power supply, automation controller, uninterruptible power supply,voltage regulation, low-energy pulse loading, UPS，etc.

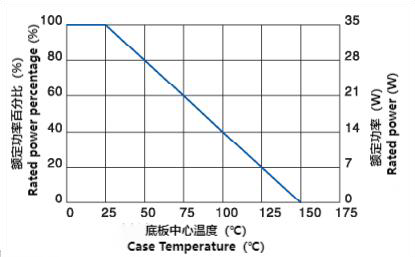

전력 감소 그래프 Derating Curve

파워 커브 Power Curve

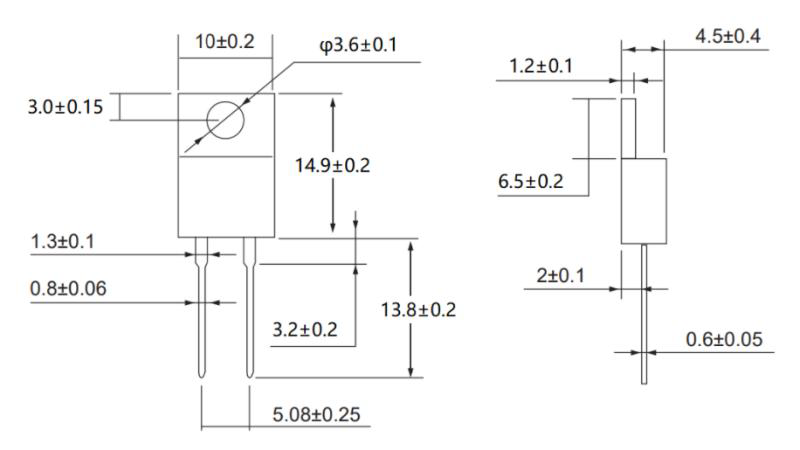

치수도 Dimensions Diagram

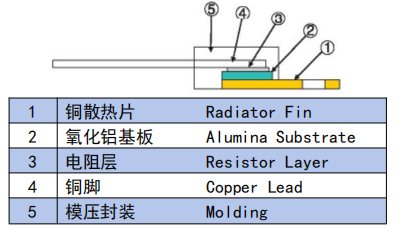

구조도 Structural Diagram

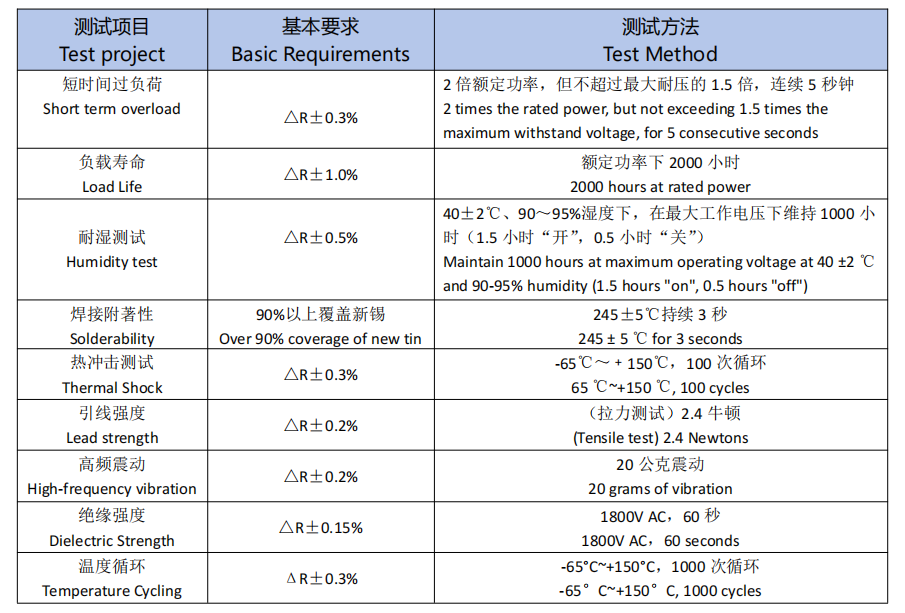

실험 프로젝트 및 방법 Experimental Projects and Methods

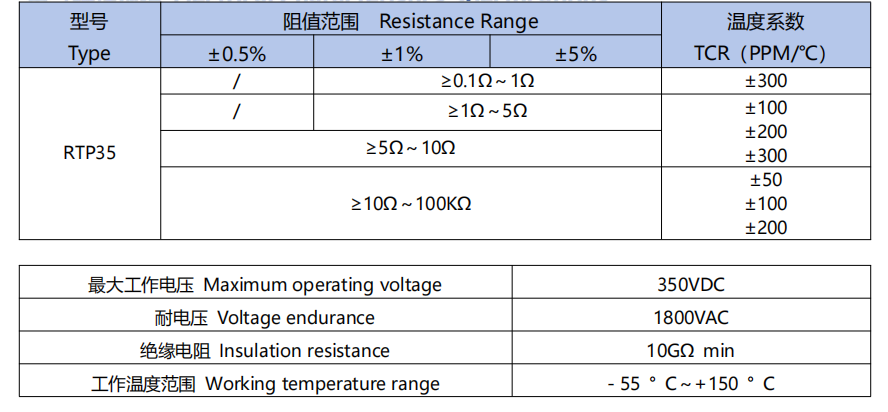

 전기 특성 사양 Electrical Characteristics Specifications

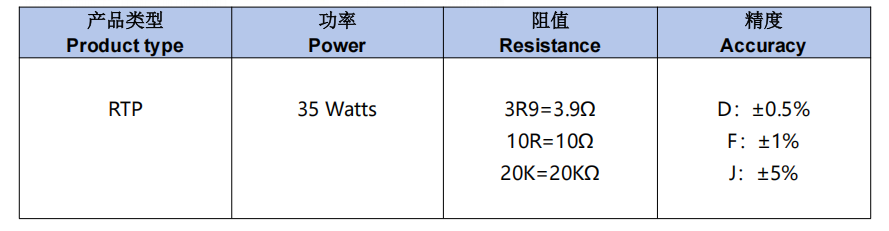

샘플 선택 Selection Example;RTP35/ 10RF
