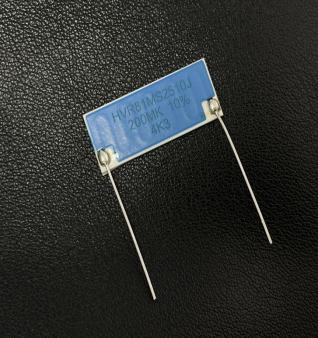

HVR81

편식 두꺼운 막 무감 고압 저항기
Slice style Thick film Non-inductive High-voltage resistor

기술적 특징 Features

1. 편식(두꺼운 막, 무감각 설계) 고압 저항기, 0.635mm/0.80mm/1.0mm 등 두께, 96% 함유 세라믹 기판

Chip (thick film, non inductive design) high-voltage resistor, using ceramic substrate with a thickness of 0.635mm/0.80mm/1.0mm and 96% content

외부 코팅 External Surface Coating

1.D 시리즈: 고온 페인트 (블루) 양면 전면 패키지, 코팅 두께 약 0.2mm, 비교적 좋은 밀봉 보호 성능.

D series: High temperature paint (blue) double-sided fully enclosed, with a coating thickness of about 0.2mm, providing good sealing and protection performance.

2.S 시리즈: 표면에 실리콘을 인쇄하고 두께는 약 0.01mm이며 저항막층만 덮고 있어 방열성능이 뛰어나 직접 사용할 수도 있고 수지나 실리콘 전체를 패키지하여 절연밀봉성능을 높일 수도 있다.

S series: Surface printed silicon with a thickness of about 0.01mm, only covering the resistive film layer, has good heat dissipation performance, can be used directly, or can be encapsulated as a whole with resin or silicone to improve its insulation and sealing performance.

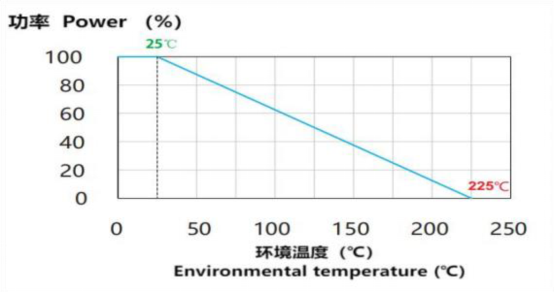

정격 전력 또는 전압 / 온도 변화 관련 커브

Rated power or voltage/temperature variation related curve

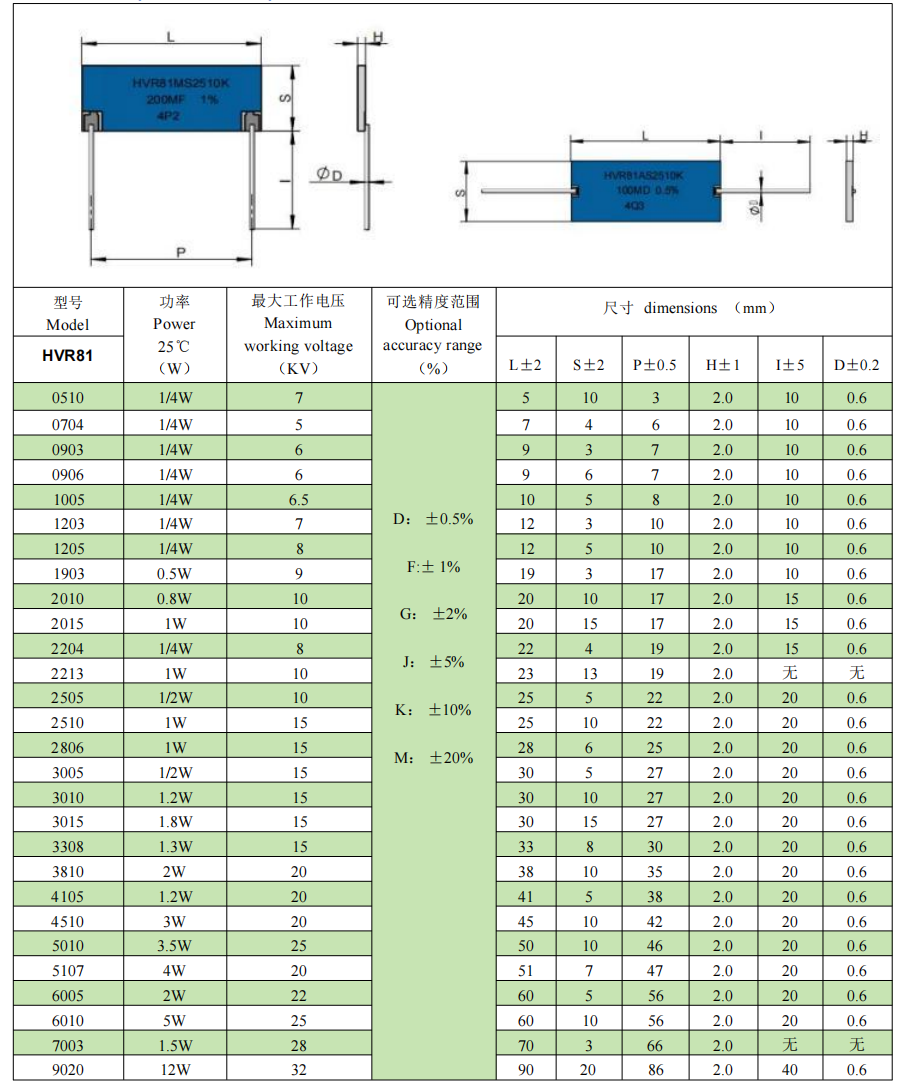

사양 매개변수 Specification Parameter

1, 다양한 크기, 사양, 저항 값은 사용자 정의 Various sizes, specifications, resistance values can be customized를 허용합니다.

정격 전력은 작동 전압의 영향을 받습니다 The rated power will be affected by the working voltage.

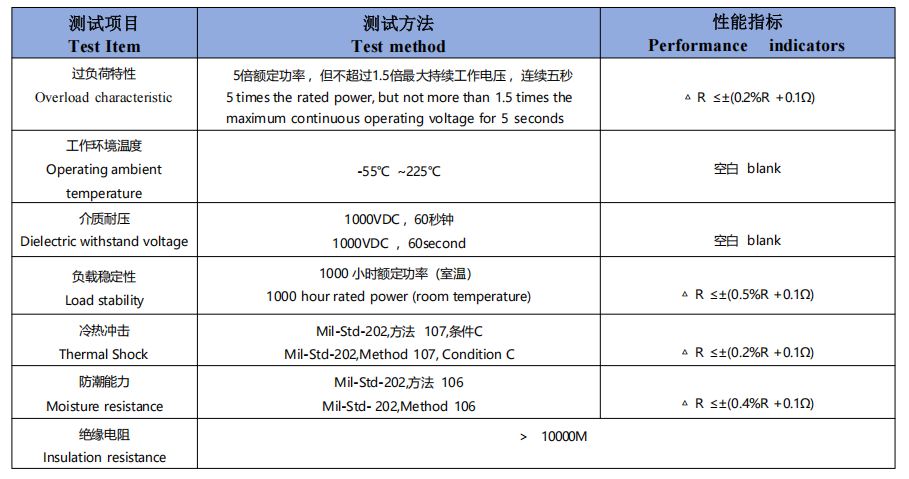

성능 지표 Performance Evaluation

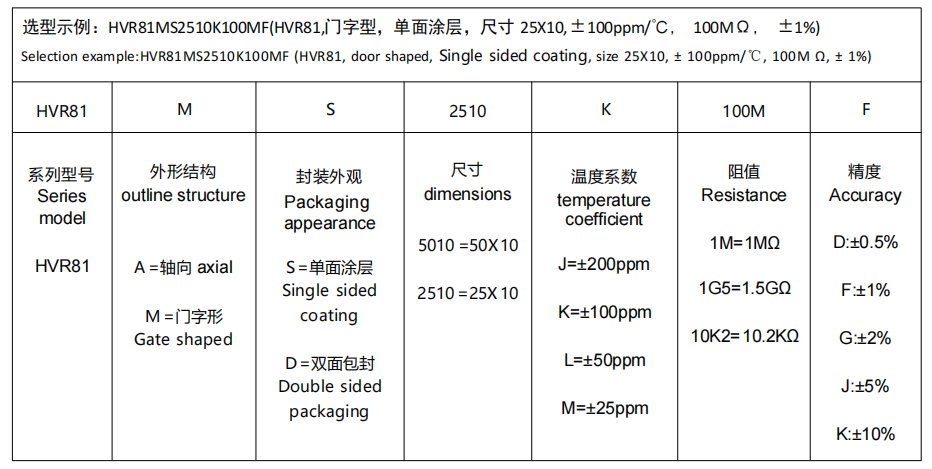

주문 정보 Ordering Information
