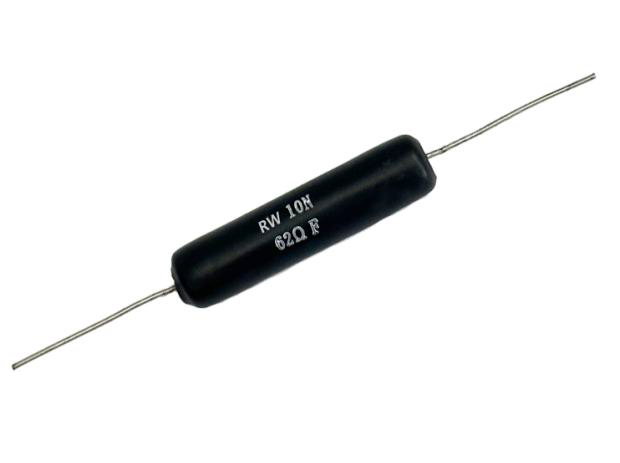

RW

원통식 무감각 회전선 저항기
Cylindrical Non inductive Wound resistor

특징 Features

1.완전 용접 구조.Complete welded construction

2. 너비 임피던스 범위.Wide resistance range ：0.1Ω～100KΩ

3. 임피던스 공차.Resistance tolerance ：±0.05%

4.고온 실리콘 코팅.High temperature silicone coating

5. 비감응식을 제공한다.Available in non-inductive style （type N）

6. 특수 일치 제공(온도 계수 및 공차) Special matching available(T.C.R and Tolerance)

재료 사양 Meterial Specifications

1. 저항심: 세라믹-활석 또는 산화알루미늄으로 물리적 사이즈에 따라 정한다.Core：Ceramic steatite or alumina, depending on physical size

2.와이어: 구리 니켈 합금 또는 니켈 크롬 합금, 구체적으로 임피던스에 달려 있습니다.Element：Copper- nickel alloy or Nickel - chrome alloy,depending on resistance value

3.엔드캡:스틸캡.End caps：Steel caps

4. 코팅: 특수 내고온 실리콘.Coating: Special high-temperature silicone

5. 표준 단자: 주석 구리 도금 용접.Standard terminal：Tinned copper weld

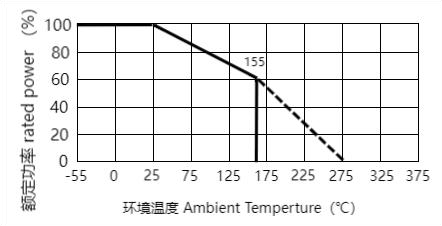

감액 그래프 Derating Curve

1.RW 와이어 저항의 작동 온도 범위는 -55 ℃~350 ℃입니다.Wire wound resistors have an operating temprature rance -55 ℃ ～ 350℃

2.곡선에 따라 고온 환경에서 그 정액을 낮춰야 한다.They must be derated at high ambient temperature according to the curves

전기 규격 Electrical Specifications

온도 계수 Temperature coefficient: 1 ° 이하: ± 90PPM/ ℃ Below 1 °: ± 90PPM/ ℃ 1 ~ 9.9 °: ± 50PPM/ ℃ 1 ~ 9.9 °: ± 50PPM/ ℃ 10 이상: ± 20PPM/ ℃ 10 and above: ± 20PPM/ ℃ MINsuctor 500 의 특수 온도 요구사항 C.C.v

절연 저항: 건조 시 최소 1000M ohm, 습도 측정 후 최소 100M ohm

Insulation Resistance：1000 M ohm minimum dry, 1 00 M ohm minimumafter moisture test

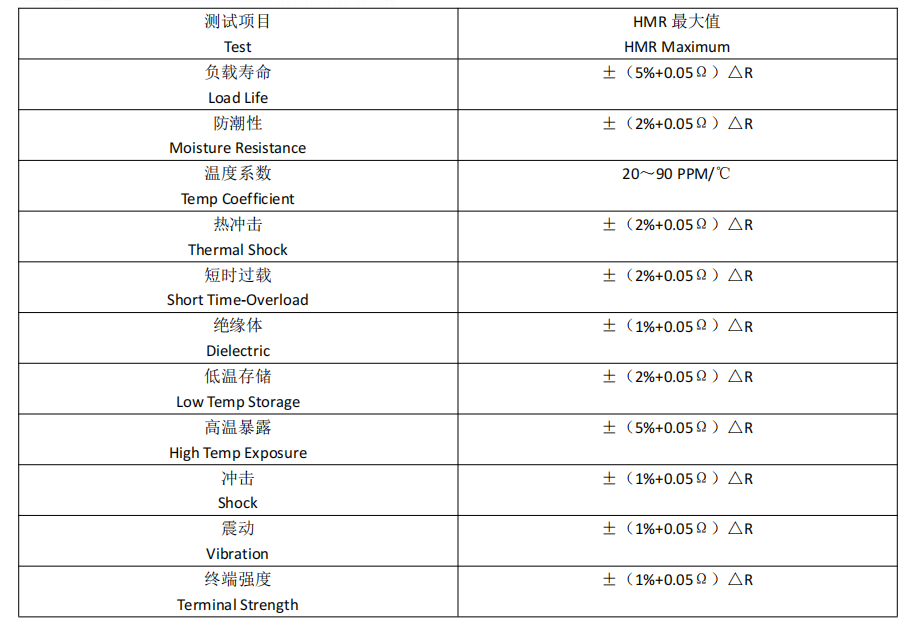

성능 지표 Performance Evaluation

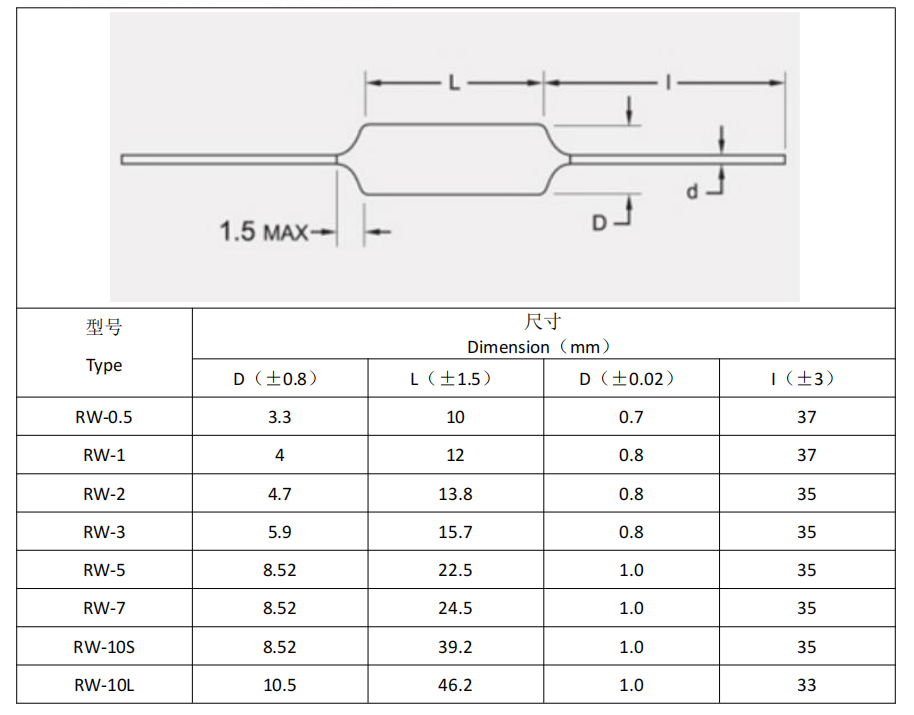

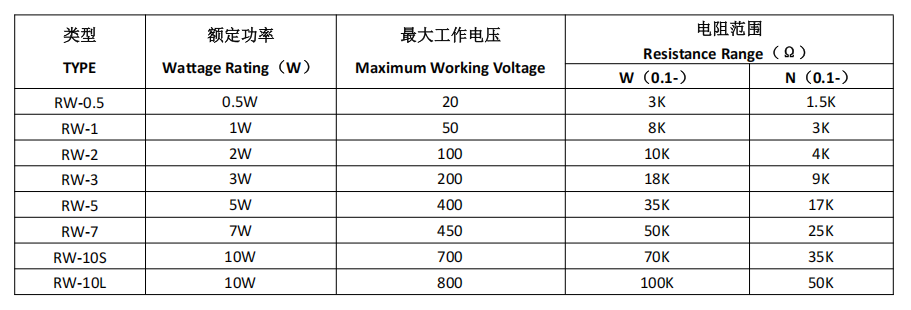

사양 매개변수 Specification Parameter

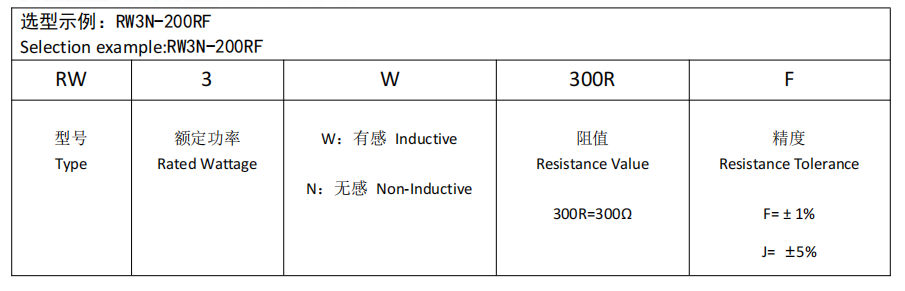

주문 정보 Ordering Information
