MPR 5W

금속판 세라믹 시멘트 저항
Metal plate ceramic cement resistor

제품 소개 Product Introduction

무감각 시멘트 저항은 시멘트 저항의 일종으로 교차하여 감아 만든 저항심을 사용하여 특수한 시멘트 저항을 만드는 것이다. 유감각 시멘트 저항에 비해 무감각 시멘트 저항의 저항치는 비교적 작고 회로를 쉽게 손상시키지 않는다.

Non inductive cement resistance is a type of cement resistance that uses cross wound resistance cores to create a special type of cement resistance.Compared to inductive cement resistance, non inductive cement resistance has a smaller inductance value and is less likely to damage the circuit.

제품 특징 Product Features

1. 금속판 무감각 저항기, 일명 MPR (아메리카), BPR (일본), SLR (유럽).이 저항 소자 는 정밀 합금 재료 를 채택하여 특수 공예 를 거쳐 편상 저항심 을 만들고 고주파 편식 도자기 를 통과한다

도자기 껍질을 봉하여 만들다.

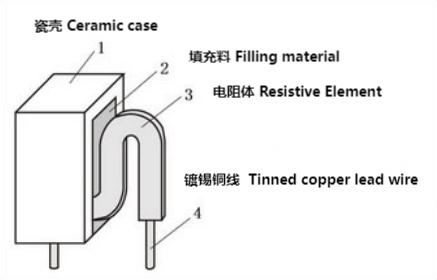

Metal plate non inductive resistor, also known as MPR (America), BPR (Japan), SLR (Europe). This resistor element is made of precision alloy

material and processed into a sheet-like resistor core through special technology. It is packaged in a high-frequency sheet-like ceramic shell.

2.저전감,저저항,내열성우수,온도계수소,저잡음,부하출력,절연성,불연성

Low inductance, low resistance, excellent heat resistance, low temperature coefficient, low noise, high load power, high insulation, non

flammability.

3. 텔레비전, 모니터, 컴퓨터 주변 장치, 자동화 제어 시스템, 주파수 변환 에어컨, 전원 장치, 고급 음향 등 회로에 널리 응용된다.

Widely used in circuits such as televisions, displays, computer peripherals, automation control systems, variable frequency air conditioners, power equipment, high-end audio systems, etc.

저항 사용 권장사항

저항은 회로를 사용할 때 1.5배의 전력 여유를 두는 것이 좋다. 예를 들어 회로에서 전압 100V, 전류 0.01A, 전력 계산: P=100*0.01=1W, 이때 저항은 1W를 사용할 수 없다. 1*1.5=1.5W를 계산한다. 1.5W의 저항이 없기 때문에 2W의 저항을 사용해야 한다.

It is best to leave 1.5 times the power margin for resistors in circuits. For example, if the voltage in the circuit is 100V and the current is 0.01A, the

calculated power is P=100 * 0.01=1W. At this time, a resistor of 1W cannot be used, and 1 * 1.5=1.5W is calculated. If there is no 1.5W resistor, a

resistor of 2W is needed.

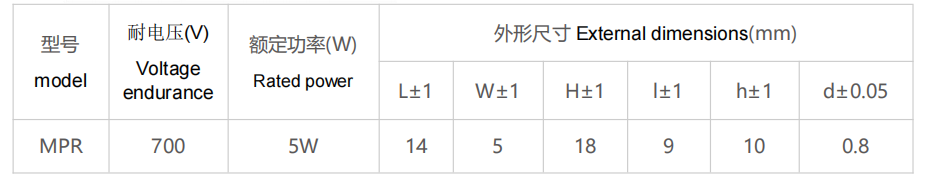

사양 매개변수 Specification Parameters

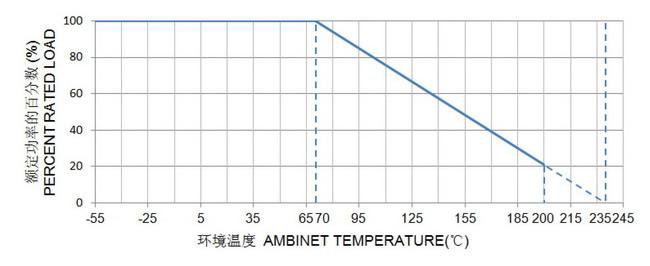

전력 절감 그래프 Power Consumption Reduction Curve Chart

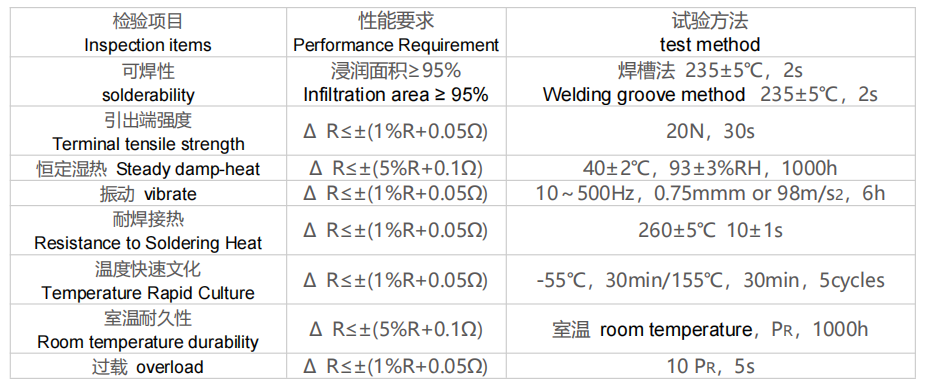

성능 지표 Performance Index

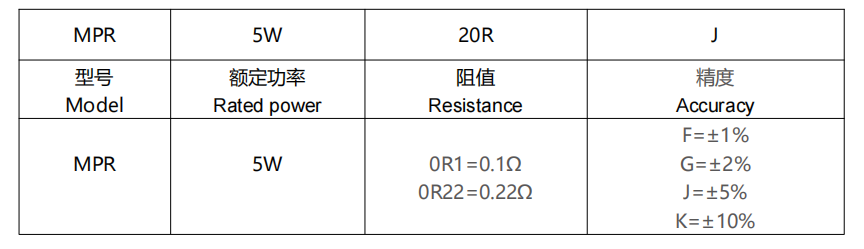

샘플 선택 Selection Example: MPR 5W 20RJ
