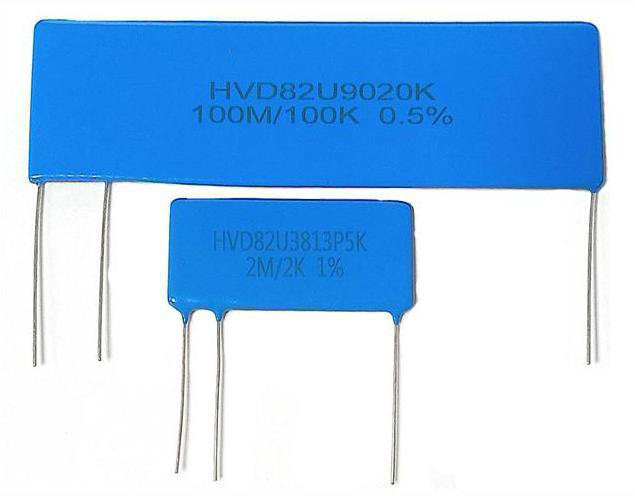

HVD82

두꺼운 막 무감 고압 분압 저항
Thick film Non-inductive High-voltage Divider Resistor

제품 특징 Product Features

1. HVD82 시리즈는 (R1 R2)/R2의 분압비를 가진 삼인출 단자의 조각식 분압 네트워크이다.

2.(분압비는 고객의 요구에 따라 정할 수 있다. 예를 들어 1000: 1, 100: 1 등).

The HVD82 series is a three-terminal chip partial voltage network with a partial voltage ratio of (R1 R2)/R2.(Partial pressure ratio can be customized according to customer requirements, such as 1000:1, 100:1, etc.)

3. 편식(두꺼운 막, 무감각 설계) 고압 분압 저항기, 96% 함량의 세라믹 기판을 사용

Chip type (thick film, non-inductive design) high pressure divider resistor, using 96% ceramic substrate

적용 범위 Scope of Application

고압과 펄스, 서지가 있는 회로에는 모두 적용되며, 행파관 전원, 레이더 시스템, X선 시스템, 분석 장비, 고해상도 CRT 모니터 등 사용 장소가 상당히 광범위하다.

The circuit with high pressure and pulse impulse and surge are suitable for use, so that the field combination should be widely used, such as traveling wave tube power source, radar system, X-ray system, analysis equipment and high resolution CRT display device.

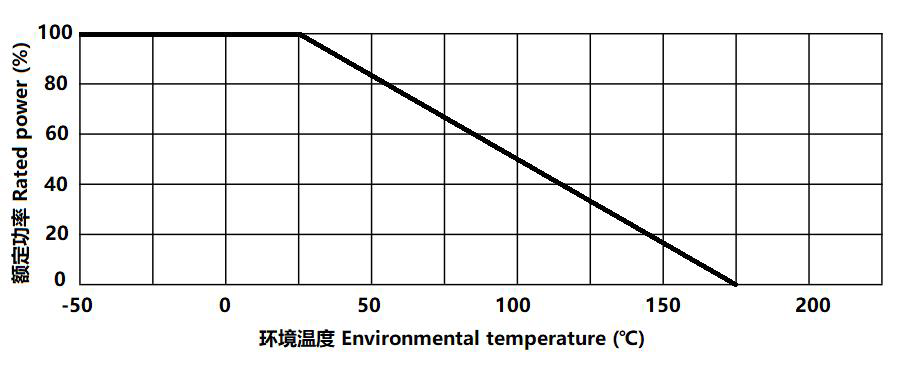

전력 감소 그래프 Derating Curve

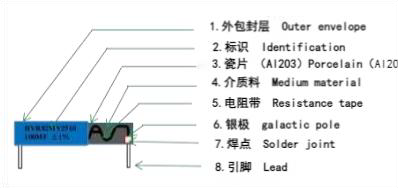

구조도 Structural Diagram

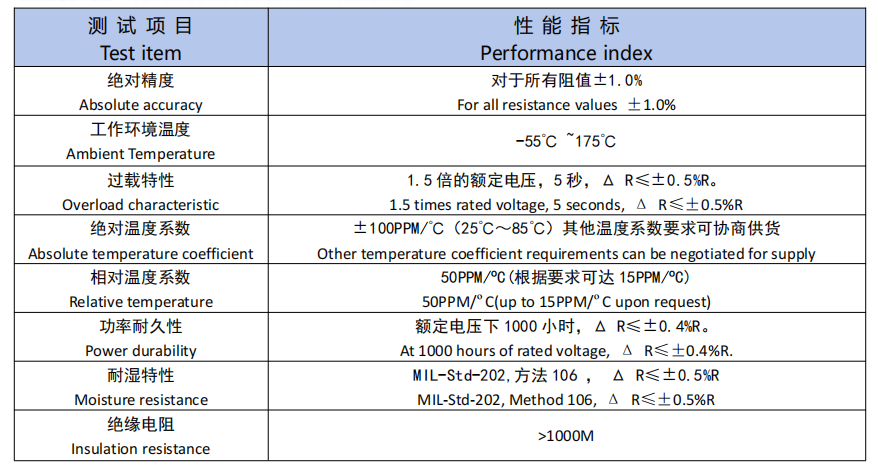

성능 지표 Performance Parameters

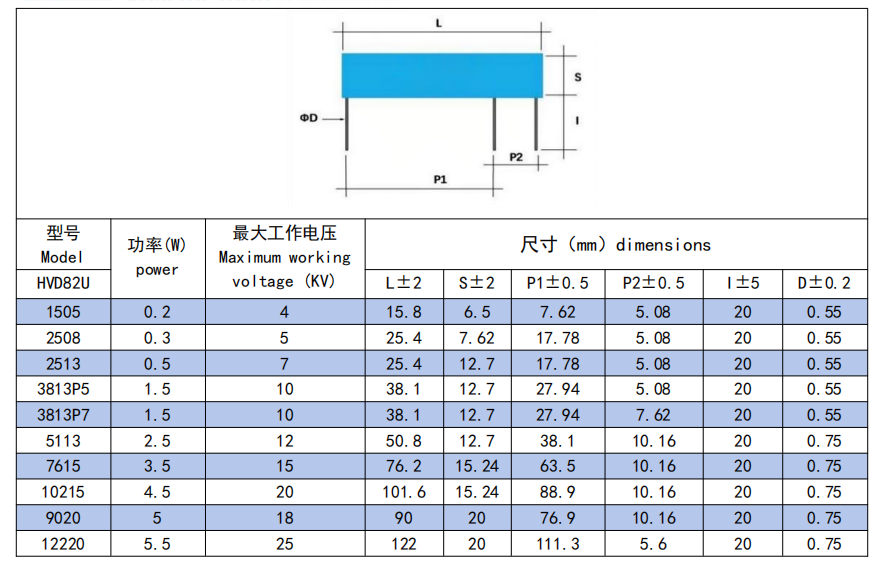

사양 매개변수 Specification Parameter

참고 사항 Matters Needing Attention:

1.다양한 크기, 사양, 저항 값을 사용할 수 있습니다 사용자 정의 Various sizes, specifications, and resistance values can be customized

정격 전력은 작동 전압의 영향을 받습니다 The rated power will be affected by the operating voltage

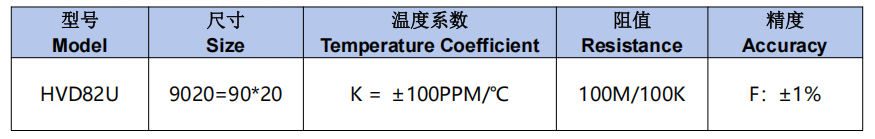

샘플 선택 Selection Example; HVD82U9029k199M/199KF
